鐵路量具千分表是通過齒輪或杠桿將一般的直線位移（直線運動）轉換成指針的旋轉運動，然后在刻度盤上進行讀數的長度測量儀器。千分表是精密測量中用途很廣的指示式量具。它屬于比較量具，只能測量出相對的數值，不能測出絕對數值。鐵路檢測設備主要用來檢查工件的形狀和位置誤差。(如圓度、平面度、垂直度、圓跳動等)，也常用于工件的精密找正。

從千分表的分度值來分，有0.01mm，0.005mm，0.002mml及0.001mm幾種。分度值為0.001mm的數量較多，因此稱這種千分表為百分表。其它為千分表。從千分表的傳動原理，分為齒艙傳動、杠桿齒輪傳動及杠桿螺桿傳動等幾種。

千分表種類：

1、表盤千分表1刻度為0.01mm的千分表

（1）測量軸移動1mm相當于長軸轉動一圈，測量范圍有5mm、10mm不等。

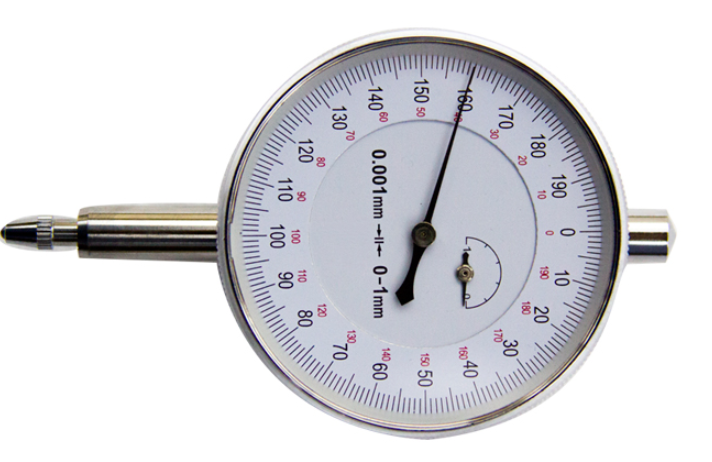

（2）刻度為0.001mm的千分表。（3）測量軸移動0.2mm相當于長軸轉動一圈，測量范圍有1mm、2mm、5mm不等。

2、杠桿式千分表

杠桿式千分表中，一般有按照0.01mm分度，測量范圍為0.5mm、0.8mm的千分表以及按照0.002mm分度，測量范圍為0.2mm、0.28mm的千分表。

3、電子數顯千分表。

4、數顯測厚千分表。

5、數顯內徑千分表。

千分表利用精密齒條齒輪機構制成的表式通用長度測量工具。千分表的示值范圍一般為0～10毫米，大的可以達到100毫米。改變測頭形狀并配以相應的支架，可制成千分表的變形品種，例如厚度千分表、深度千分表和內徑千分表（見孔徑測量）等。如用杠桿代替齒條則可制成杠桿千分表。它們適用于測量普通千分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差。

千分表有縱形（T）、橫形（Y）、垂直形（S）幾種，要根據使用用途選擇合適的種類。

（1）縱形（T）：正面觀測刻度板的話，測頭為前后移動型。（2）橫形（Y）：正面觀測刻度板的話，測頭為左右移動型。

（3）垂直形（S）：縱形刻度板相對于測頭垂直安裝型。
